E180Fは通信用高gmフレームグリッド五極管で、高さ40mm程度のかわいいMT管です。　 手持ちに頂き物が6本ありますが、図体に似合わない太いカソードスリーブに金 メッキ足が印象的です。　見かけによらず結構電流の流せる球ですので、別掲の 板っ切れアンプのドライブ段にプレート電流15mA、負荷抵抗10kΩで使って みました。　約3年毎日のように使っていたのですが、さすが高信頼・高寿命管だけあって、 ほとんど特性が変わりません。　なにより見た目の精密な造りが気に入りました。　

　プレート電流15mA、負荷抵抗10kΩって、よく考えればちょっとした出力管です。　高gmを生かして 単段のシンプルアンプができないかなということで、東栄トランスのT-850(Zp=7-10-12kΩ)という小型 OPTを買い込み、ベニア板上のバラックで試作することにしました。　もちろん出力は期待していません。
　実はこのアンプに先行して、ALTECのCF-204でQWTスピーカーを作っており、これ用のアンプということで 計画したものです。かなり高能率(95dB/Wm）のスピーカーですから、0.5W程度の出力でも実用になる だろうというもくろみでした。　

　バラックではいろいろな回路を試してみましたが、結局オーバーオール負帰還なしのKNFのみの回路としました。 高gmだけあってKNFがかなり深くかかるため、OPTの8Ω端子から掛けると深すぎてゲイン不足になり、 4Ω端子で掛けています。　それでもダンピングファクター4.3が得られ、聴感上も(私の駄耳には） なかなかいい感じです。　このときのアンプゲインはちょうど0dBで、1.8V入力でクリップ出力1.8V（0.4W) が得られました。　CDプレーヤーをつなぐにはまあいいのですが、もともとモバイルオーディオのヘッドホン 出力をつないで楽しむミニシステムのつもりでいたので、それにはやはりちょっとゲインが足りません。　そこで 本機製作時には、手持ちのST-26トランスの一次/二次を逆にして入力に入れてみることにしました。　これでゲインは4倍程度 稼げるはずです。
　最終的な回路です。　簡単すぎて拍子抜けするようなものですが、入力は通常の CDプレーヤー用（STD)とモバイルオーディオ用入力トランス付（Mobile)の2系統切替可能としています。

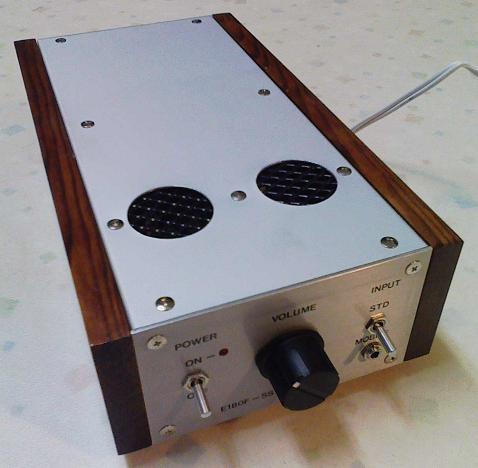

　ケースは、ヒータートランスはじめ4つ（ST-26を加えれば6つ）のトランスにカバーを作るのが あまりに面倒だったので、普通の直方体の筐体になりました。 100円ショップで見つけたアルミのペントレイを天板と底版に使い、側板は板っ切れに適当に着色 したものを使いました。　内寸100mm(W)×60mm(H)×220mm(D)ですが、結構詰め込むのは大変でした。

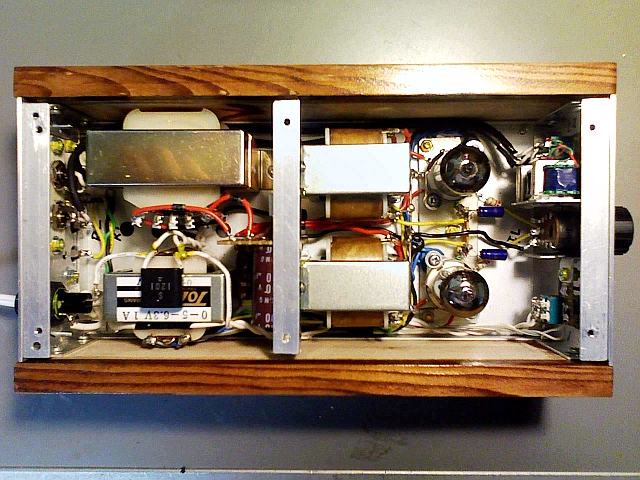

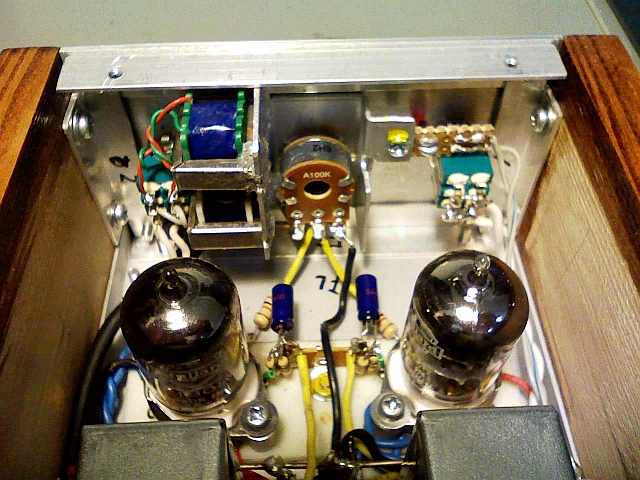

内部写真と、入力部拡大です。

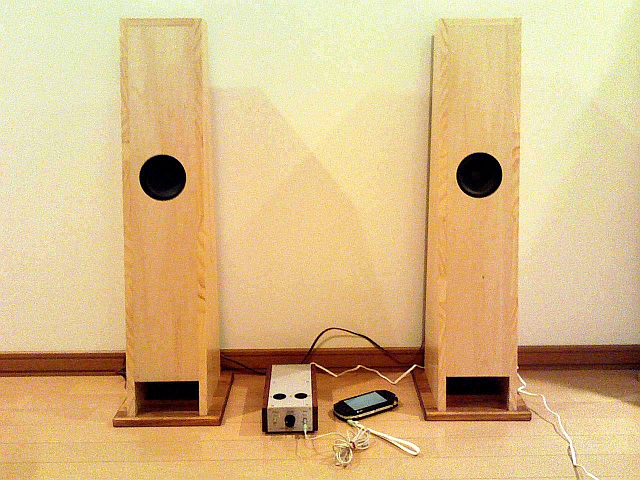

　E180Fのお姿が見えないのは癪なので、放熱をかねてシャーシパンチで30mmの孔をあけ、廃品の自転車かごから 切り取った金網をつけて上から球が見えるようにしています。　100円商品やら廃品やら、とってもお安くなっていますが、 こういうのを工夫してあれこれ考えるのが私には楽しい時間です。　結局こんなシステムが出来ました。



　・最大無歪出力　0.4W+0.4W(クリッピングポイント)
　・ダンピングファクタ　4.3　
　・入出力特性
　・周波数応答特性
　
